Nhà máy sản xuất hydro an toàn cao từ công nghệ Methanol PSA

Nhà máy sản xuất hydro an toàn cao từ công nghệ Methanol PSA

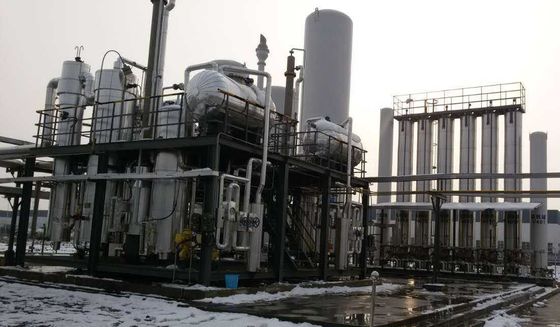

Luoyang 2 * 200Nm3 / h Sản xuất hydro từ Metanol

Ứng dụng công nghệ

Sử dụng metanol làm nguyên liệu thô, hydro thô (chủ yếu là CO2, H2 và CO, CH4) được sản xuất bằng quá trình cracking hơi nước, sau đó được tinh chế bằng công nghệ hấp phụ xoay áp để thu được hydro với độ tinh khiết đáp ứng yêu cầu của người sử dụng.
Metanol thô và nước khử muối thô được trộn trước theo một tỷ lệ nhất định, được điều áp bằng bơm định lượng, làm nóng sơ bộ, khí hóa và quá nhiệt, sau đó đi vào lò phản ứng.Dưới tác dụng của chất xúc tác, phản ứng được thực hiện để tạo ra hydro thô.Sau khi trao đổi nhiệt, nhiệt được thu hồi, làm mát, sau đó đi vào thiết bị hấp phụ xoay áp để tinh chế lần cuối.

Nguyên tắc quy trình cho sự hấp phụ xoay áp suất

Hấp phụ: một hiện tượng và quá trình xảy ra là khi hai vật chất thuộc các pha vật lý khác nhau tiếp xúc với nhau, các phân tử vật chất có mật độ thấp sẽ phong phú hóa bề mặt của vật có mật độ cao.Vật liệu hấp phụ (thường có mật độ chất rắn xốp tương đối lớn) được gọi là chất hấp phụ, vật liệu bị hấp phụ (thường có mật độ khí tương đối nhỏ) được gọi là chất hấp phụ.Theo bản chất của sự hấp phụ khác nhau, nó có thể được chia thành bốn loại, đó là: hấp phụ hóa học, hấp phụ hoạt hóa, ngưng tụ mao quản và hấp phụ vật lý.

Hấp phụ vật lý là dựa vào sự hấp phụ của lực phân tử giữa tác nhân và các phân tử chất hấp phụ (bao gồm lực Van der Waals và lực điện từ). Đặc điểm của nó là: không có phản ứng hóa học trong quá trình hấp phụ, quá trình hấp phụ diễn ra nhanh chóng, sự hấp phụ là hoàn toàn thuận nghịch.

Biểu đồ khả năng hấp phụ đối với áp suất và nhiệt độ

Chỉ số kỹ thuật

Công suất: 2 * 200Nm3 / h
Độ tinh khiết: 99% ~ 99,999%

Các tính năng và ưu điểm:

Công nghệ quy trình trưởng thành và hoạt động an toàn và đáng tin cậy.
Nguồn nguyên liệu đa dạng và quy mô chế biến lớn.
Công nghệ thu hồi nhiệt năng tiên tiến và tiêu thụ năng lượng sản xuất thấp.
