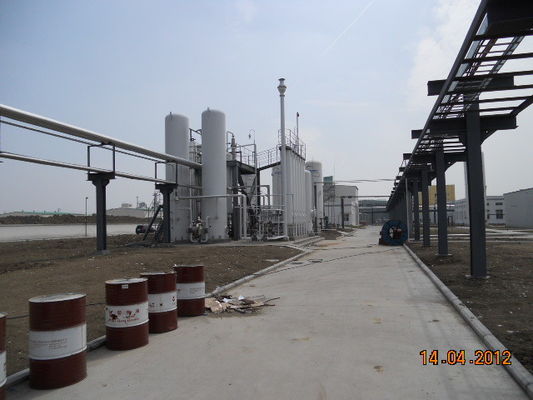

Đơn vị 500Nm3 / H Psa Nhà máy phát điện hydro Đơn vị cải tạo hơi nước

Đơn vị 500Nm3 / H Psa Nhà máy phát điện Hydrogen Đơn vị cải tạo hơi nước

Nhà máy tạo hydro 500Nm3 / h, sản xuất hydro từ metanol

Ứng dụng công nghệ

Sử dụng metanol làm nguyên liệu thô, hydro thô (chủ yếu là CO2, H2 và CO, CH4) được sản xuất bằng quá trình cracking hơi nước, sau đó được tinh chế bằng công nghệ hấp phụ xoay áp để thu được hydro với độ tinh khiết đáp ứng yêu cầu của người sử dụng.
Metanol thô và nước khử muối thô được trộn trước theo một tỷ lệ nhất định, được điều áp bằng bơm định lượng, làm nóng sơ bộ, khí hóa và quá nhiệt, sau đó đi vào lò phản ứng.Dưới tác dụng của chất xúc tác, phản ứng được thực hiện để tạo ra hydro thô.Sau khi trao đổi nhiệt, nhiệt được thu hồi, làm mát, sau đó đi vào thiết bị hấp phụ xoay áp để tinh chế lần cuối.

Sơ đồ hấp phụ và tách hỗn hợp khí

Như có thể thấy từ phương trình hấp phụ đẳng nhiệt Langmuir, ở một nhiệt độ nhất định, quá trình giải hấp được hoàn thành bằng cách giảm áp suất.Các phương pháp giải hấp phụ phổ biến là giải hấp khí quyển và giải hấp chân không, mục đích là làm giảm áp suất riêng phần của chất hấp phụ.Sự hấp phụ và giải hấp của như trong hình minh họa:

Quá trình tinh chế hấp phụ xoay áp (PSA) và hấp phụ xoay nhiệt độ (TSA) được thực hiện bởi hai tính chất của chất hấp phụ trong hấp phụ vật lý: một là khả năng hấp phụ khác nhau của các thành phần khác nhau, hai là khả năng hấp phụ của chất hấp phụ trên chất hấp phụ tăng theo áp suất riêng phần và giảm khi tăng nhiệt độ hấp phụ.Tính chất đầu tiên của chất hấp phụ, có thể nhận ra sự hấp phụ ưu tiên của các thành phần tạp chất có chứa trong khí hydro syn cho các mục đích tinh chế hydro;đối với đặc tính thứ hai, có thể đạt được hấp phụ ở áp suất cao và nhiệt độ thấp, khử hấp thụ ở áp suất thấp và nhiệt độ cao.Chu trình hấp phụ và tái sinh này đạt được mục đích là làm sạch hydro liên tục.Nhưng giảm khi nhiệt độ hấp phụ tăng.

Chỉ số kỹ thuật

Công suất: 500Nm3 / h
Độ tinh khiết: 99% ~ 99,999%

Tính năng và lợi thế

Công nghệ quy trình trưởng thành và hoạt động an toàn và đáng tin cậy.
Nguồn nguyên liệu đa dạng và quy mô chế biến lớn.
Công nghệ thu hồi nhiệt năng tiên tiến và tiêu thụ năng lượng sản xuất thấp.
