Đơn vị PSA 200Nm3 / H cho nhà máy sản xuất hydro

Đơn vị PSA 200Nm3 / H cho nhà máy sản xuất hydro

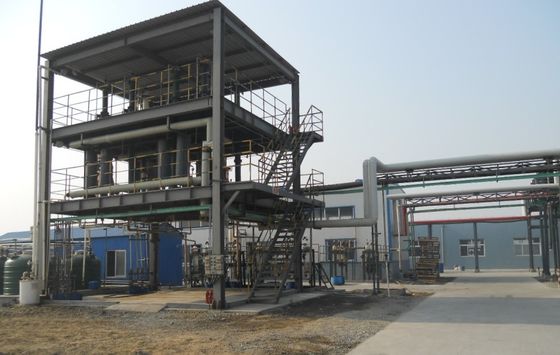

Nhà máy Hydrogen Wei Tai 200Nm3 / h PSA, Sản xuất hydro từ Metanol

Ứng dụng công nghệ

Sử dụng metanol làm nguyên liệu thô, hydro thô (chủ yếu là CO2, H2 và CO, CH4) được sản xuất bằng quá trình cracking hơi nước, sau đó được tinh chế bằng công nghệ hấp phụ xoay áp để thu được hydro với độ tinh khiết đáp ứng yêu cầu của người sử dụng.
Metanol thô và nước khử muối thô được trộn trước theo một tỷ lệ nhất định, được điều áp bằng bơm định lượng, làm nóng sơ bộ, khí hóa và quá nhiệt, sau đó đi vào lò phản ứng.Dưới tác dụng của chất xúc tác, phản ứng được thực hiện để tạo ra hydro thô.Sau khi trao đổi nhiệt, nhiệt được thu hồi, làm mát, sau đó đi vào thiết bị hấp phụ xoay áp để tinh chế lần cuối.

Nguyên tắc quy trình cho sự hấp phụ xoay áp suất

Hấp phụ: một hiện tượng và quá trình xảy ra là khi hai vật chất thuộc các pha vật lý khác nhau tiếp xúc với nhau, các phân tử vật chất có mật độ thấp sẽ phong phú hóa bề mặt của vật có mật độ cao.Vật liệu hấp phụ (thường có mật độ chất rắn xốp tương đối lớn) được gọi là chất hấp phụ, vật liệu bị hấp phụ (thường có mật độ khí tương đối nhỏ) được gọi là chất hấp phụ.Theo bản chất của sự hấp phụ khác nhau, nó có thể được chia thành bốn loại, đó là: hấp phụ hóa học, hấp phụ hoạt hóa, ngưng tụ mao quản và hấp phụ vật lý.

Nhiều con đường dẫn đến hydro

Cải cách bằng hơi nước là phương pháp chính được sử dụng để sản xuất hydro ở quy mô công nghiệp hiện nay.Trong bước đầu tiên, các nguyên liệu thô như khí tự nhiên, LPG hoặc naphtha được kết hợp với hơi nước để tạo ra khí tổng hợp với sự hỗ trợ của chất xúc tác dị thể.Hỗn hợp carbon monoxide và hydro này sau đó được tiếp tục xử lý.Vì nhiên liệu hóa thạch được sử dụng trong phương pháp sản xuất này, sản phẩm cuối cùng được gọi là hydro xám.Hydro xám cũng có thể được sản xuất thông qua quá trình oxy hóa một phần các chất cặn bã của nhà máy lọc dầu.Vật liệu cặn này được nung nóng đến nhiệt độ rất cao cùng với oxy và hơi nước để tạo ra khí tổng hợp thô.Nếu carbon dioxide (CO2) có trong khí này được loại bỏ trong quá trình thu giữ carbon ở hạ lưu, thì hydro tạo thành được gọi là màu xanh lam.Hydro xanh (H2) thu được bằng cách cải tạo hơi nước, nếu có sẵn nguồn nguyên liệu sinh học hoặc bằng cách tách nước bằng điện phân.Điện năng cần thiết cho quá trình điện phân này được tạo ra hoàn toàn từ các nguồn tái tạo.Thông qua liên doanh ITM Linde Electrolysis (ILE), chúng tôi là một trong những nhà cung cấp hàng đầu thế giới về công nghệ điện phân PEM (màng trao đổi proton), có nghĩa là khách hàng của chúng tôi có thể tin tưởng vào chúng tôi cho các giải pháp H2 xanh tích hợp từ đầu đến cuối. .

Chỉ số kỹ thuật

Công suất: 200Nm3 / h
Độ tinh khiết: 99% ~ 99,999%

Các tính năng và ưu điểm:

Công nghệ quy trình trưởng thành và hoạt động an toàn và đáng tin cậy.
Nguồn nguyên liệu đa dạng và quy mô chế biến lớn.
Công nghệ thu hồi nhiệt năng tiên tiến và tiêu thụ năng lượng sản xuất thấp.

Tài liệu tham khảo
