| MOQ: | 1 bộ |
| giá bán: | Negotiable |
| standard packaging: | Thông thường |
| Delivery period: | Tùy chỉnh |
| payment method: | L / C, T / T |
| Supply Capacity: | Thỏa thuận |
3.0Mpa SMR Sản xuất hydro từ Methanol Tiêu thụ năng lượng thấp

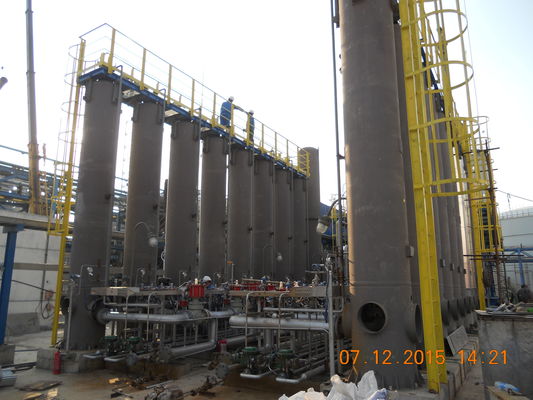

Jiangyin HANBANG 2 * 1000Nm3 / h Sản xuất hydro từ methanol, cải cách
Ứng dụng công nghệ
Sử dụng metanol làm nguyên liệu thô, hydro thô (chủ yếu là CO2, H2 và CO, CH4) được sản xuất bằng quá trình cracking hơi nước, sau đó được tinh chế bằng công nghệ hấp phụ xoay áp để thu được hydro với độ tinh khiết đáp ứng yêu cầu của người sử dụng.
Metanol thô và nước khử muối thô được trộn trước theo một tỷ lệ nhất định, được điều áp bằng bơm định lượng, làm nóng sơ bộ, khí hóa và quá nhiệt, sau đó đi vào lò phản ứng.Dưới tác dụng của chất xúc tác, phản ứng được thực hiện để tạo ra hydro thô.Sau khi trao đổi nhiệt, nhiệt được thu hồi, làm mát, sau đó đi vào thiết bị hấp phụ xoay áp để tinh chế lần cuối.
chuyển đổi khí làm mát và ngưng tụ
Khí chuyển đổi nhiệt độ cao xuất phát từ đáy của máy định dạng, sau khi trao đổi nhiệt với chất lỏng nguyên liệu, thu hồi nhiệt và giảm nhiệt độ khí, và nhiệt độ giảm xuống dưới 40 ℃ qua bộ làm mát.Mục đích của quy trình này là làm giảm nhiệt độ của khí chuyển hóa, và làm cho thành phần metanol và nước khử muối được cô đặc lại.
chuyển đổi khí lọc
Phần trên của máy cải cách được làm đầy bằng chất liệu thép không gỉ.Khí chuyển đổi đi vào từ đáy của máy cải tiến, và được nước khử muối rửa trôi lên và xuống.Tức là làm sạch metanol không phản ứng trong khí và đưa chất lỏng rửa trở lại bể đệm lỏng tuần hoàn.Sau khi làm sạch, khí được đưa từ đỉnh đến quá trình hấp phụ xoay áp (tinh chế hydro).Mục đích của rửa nước là sử dụng nước để hấp thụ metanol trong khí chuyển hóa, điều này không chỉ có thể làm giảm lượng metanol tiêu thụ mà còn làm giảm độ khó của quá trình tách khí.
Chỉ số kỹ thuật
Áp suất hydro: 1,6 ~ 3,0Mpa
Độ tinh khiết của hydro: 99 ~ 99,999%
Quy mô: 100 ~ 20000Nm3 / h
Tiêu thụ metanol: 0,5 ~ 0,56Nm3 / Nm3 H2
Thời gian quay đầu: 30 đến 110%
Các tính năng và ưu điểm:
Công nghệ quy trình trưởng thành và hoạt động an toàn và đáng tin cậy.
Nguồn nguyên liệu đa dạng và quy mô chế biến lớn.
Công nghệ thu hồi nhiệt năng tiên tiến và tiêu thụ năng lượng sản xuất thấp.
Tài liệu tham khảo
|
|
